100均・ホムセンに売ってない“ホースフィッティングコネクタタイプのミニボール弁（バルブ）”をAliExpressで購入→廃油缶にDIY装着

廃油ストーブ用の廃油缶に、ミニボール弁（バルブ）を取り付けて、バルブ操作で廃油の排出量を調整できるようにしたいと思い、100均（100円ショップ）とホムセン（ジョイフルエーケーホームセンター）を探し回ったが、ホースフィッティングコネクタタイプのミニボール弁（バルブ）は見つからず、AliExpressで購入。

廃油缶に装着して、DIYで調整機構を組んでみました。

100均・ホムセンでは売ってないミニボール弁（バルブ）をAliExpressで購入

100均（100円ショップのダイソー・セリア・キャンドゥ）では、ホースフィッティングコネクタタイプのミニボール弁（バルブ）は見つからず、ホムセン（ジョイフルエーケーホームセンター）でも、

行きつけの店舗では1/4サイズのミニボール弁（バルブ）の取り扱いがありませんでした。

「もしかしたらAliExpress（アリエクスプレス）にはあるかも？」と思い探してみたところ、案の定、欲しかったタイプのミニボール弁（バルブ）が見つかりました。

購入したのは、ホースフィッティングコネクタ部分が6mmサイズの1/4ミニボール弁（バルブ）で、値段は1個税込150円でした。

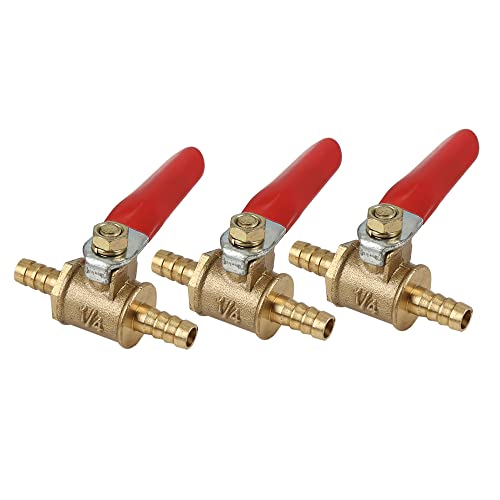

同じような商品がAmazonでも購入可能ですが、AliExpressで直接購入した方が、かなり安いです。

1/4サイズ ミニボール弁（バルブ）の種類

1/4サイズのミニボール弁（バルブ）の種類は、ホースフィッティングコネクタ部分のサイズ違いによって分かれます。

今回購入したものは、ホースフィッティングコネクタが6mmのタイプですが、他にも8mm、10mm、12mmのサイズがあり、サイズが大きくなるにつれて、コネクタ部分の太さが増していきます。

本体のバルブ構造は共通で、接続するホース径に合わせて選ぶ形になります。

6mmホースフィッティングコネクタ 1/4サイズ ミニボール弁（バルブ）の詳細

作りについて（写真付き）

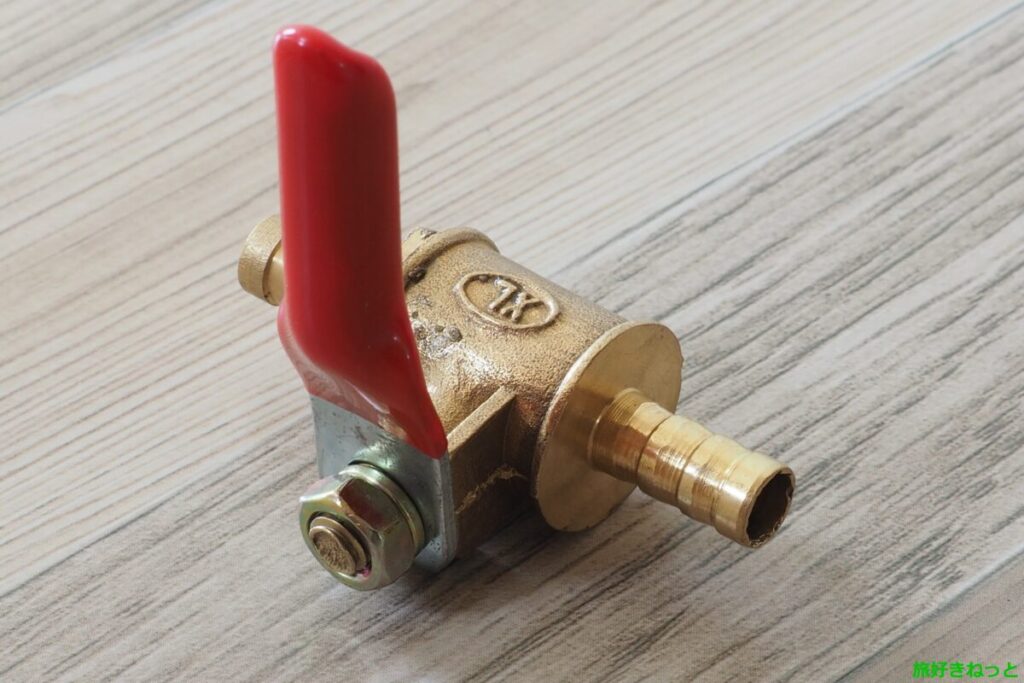

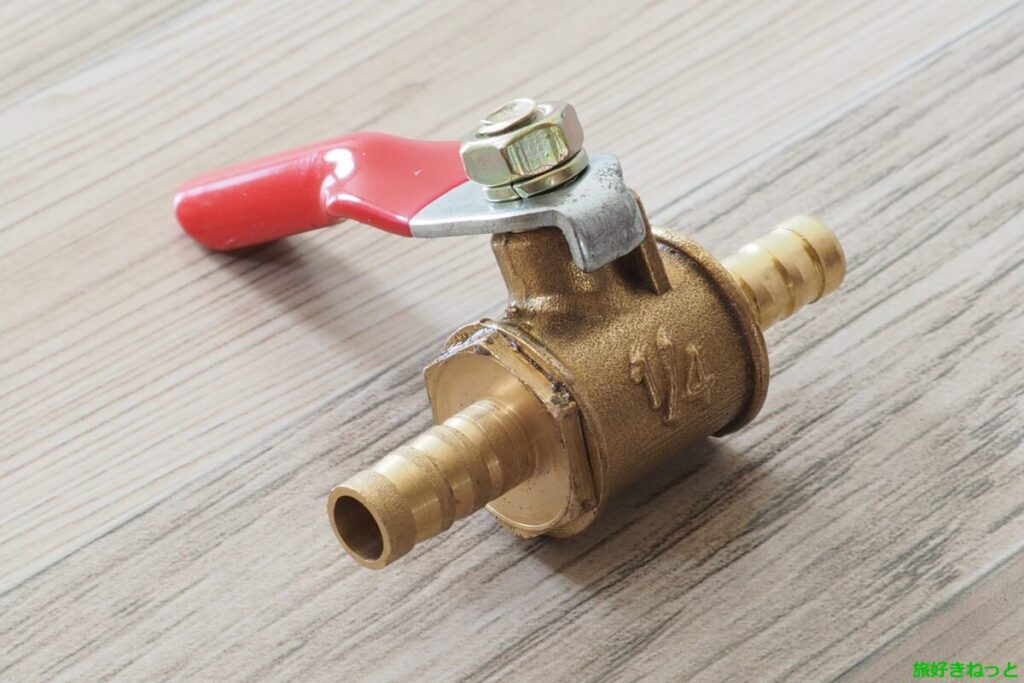

AliExpress（アリエクスプレス）で購入した1/4サイズのミニボール弁（バルブ）は、主な材質が真鍮で、レバー部分には鋼（と思われる金属）が使われています。

レバーには滑り止めとしてシリコンカバーが装着されており、操作時の指掛かりも良好です。

ミニボール弁（バルブ）のレバーは180度動きます。ホースフィッティングコネクタと同じ向き（直線上）にレバーを合わせると弁が開き、レバーを90度横向きにすると、弁が閉じる仕組みです。

ただし、カメラでズームして撮影するまで気付きませんでしたが、ボンドか何かで接着したような跡があり、見た目は少し汚く感じました。

とはいえ、これで漏れなどがなければ、見た目が悪くても気にはなりません。DIY用途では、構造と機能が納得できれば十分です。

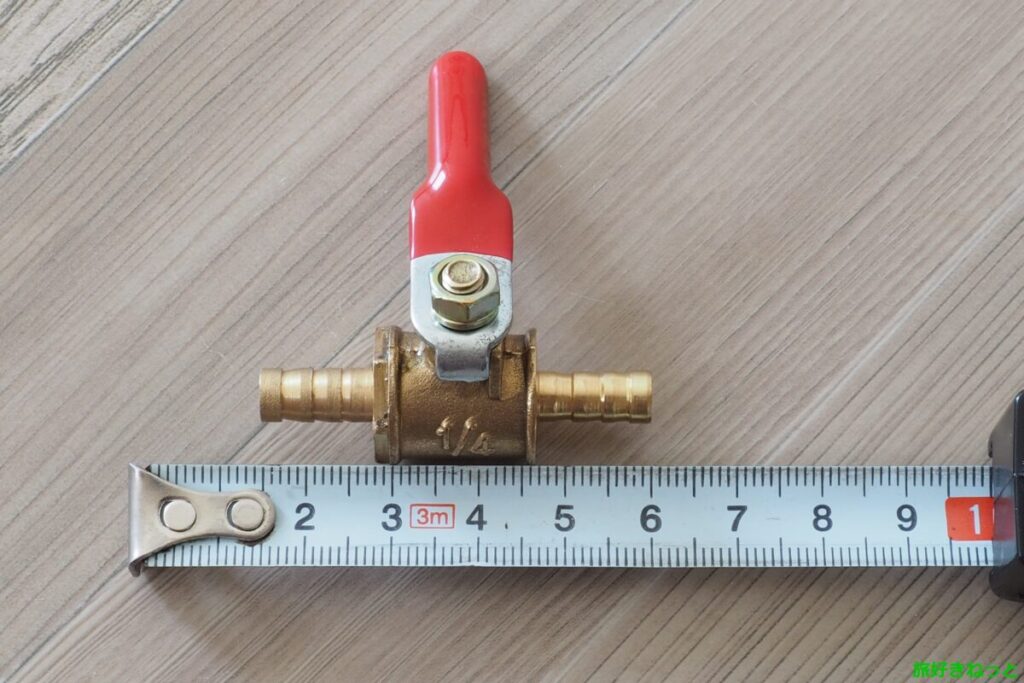

サイズ

6mmホースフィッティングコネクタ 1/4サイズ ミニボール弁（バルブ）のサイズについて記しておきます。

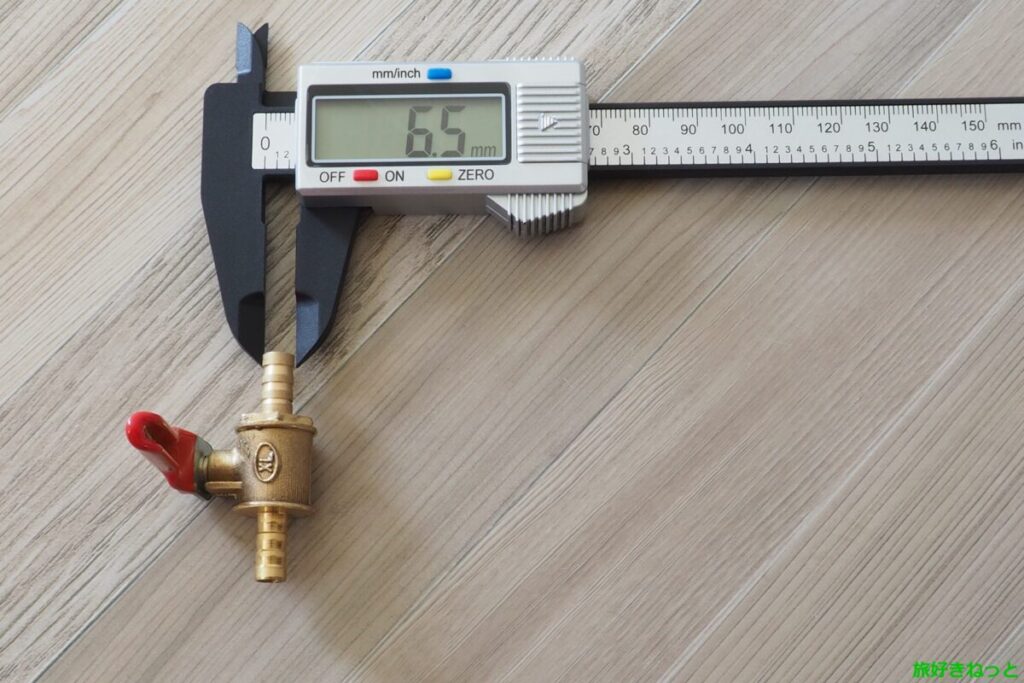

ホースフィッティングコネクタ部分は、約φ6.5mmありました。

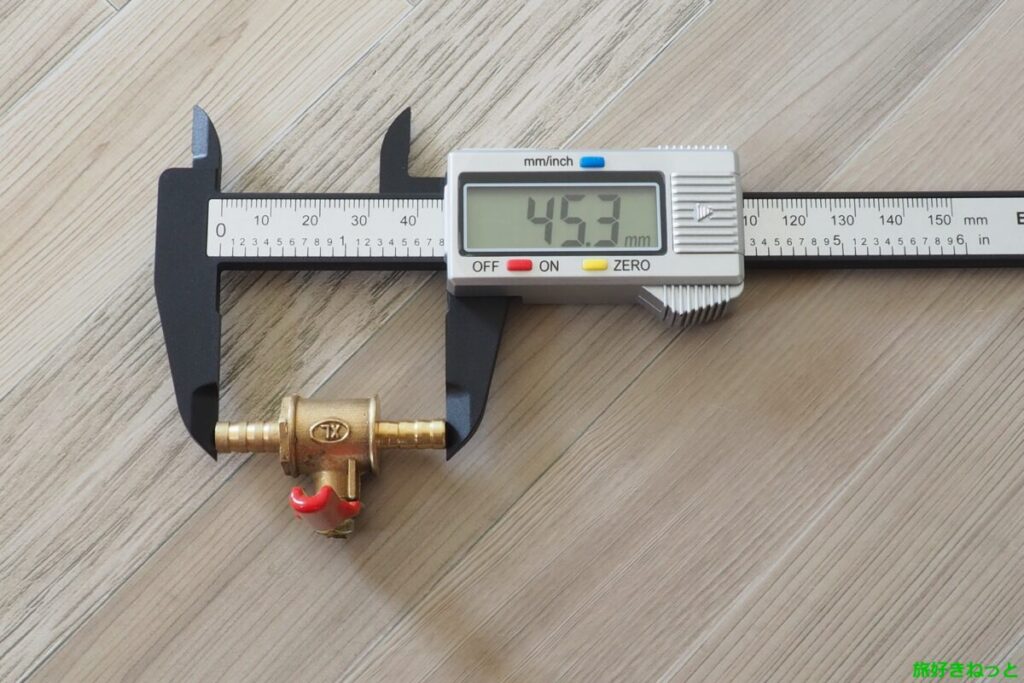

ホースフィッティングコネクタ両端の全長は、約45.3mmありました。

ホースフィッティングコネクタの長さは、片側で約13mmありました。

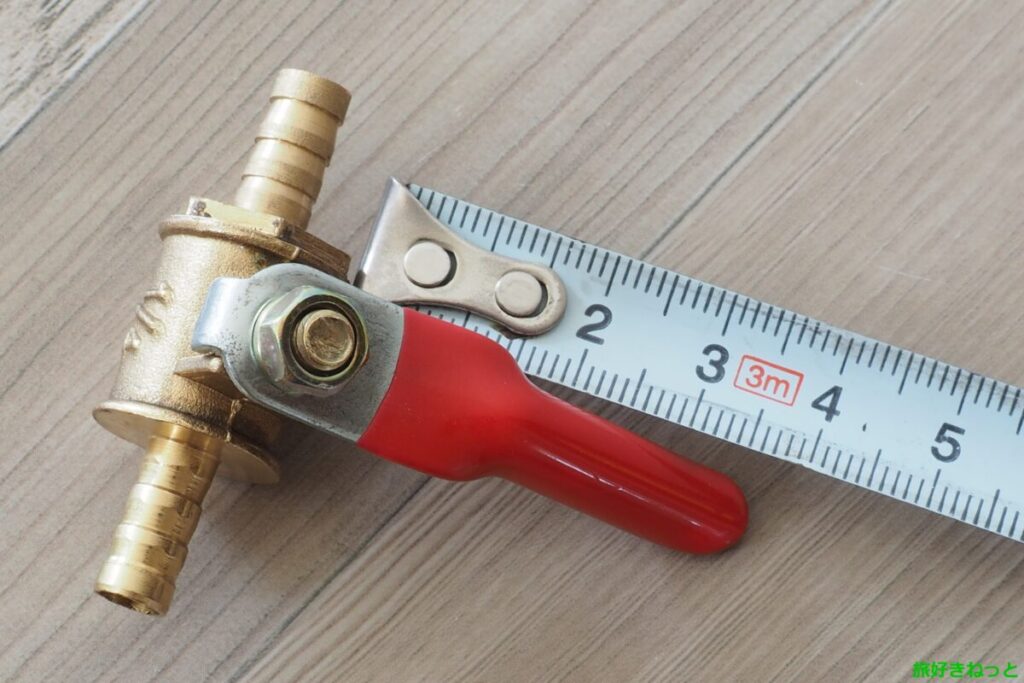

レバー部分は、全長で約48.9mmありました。

重さ

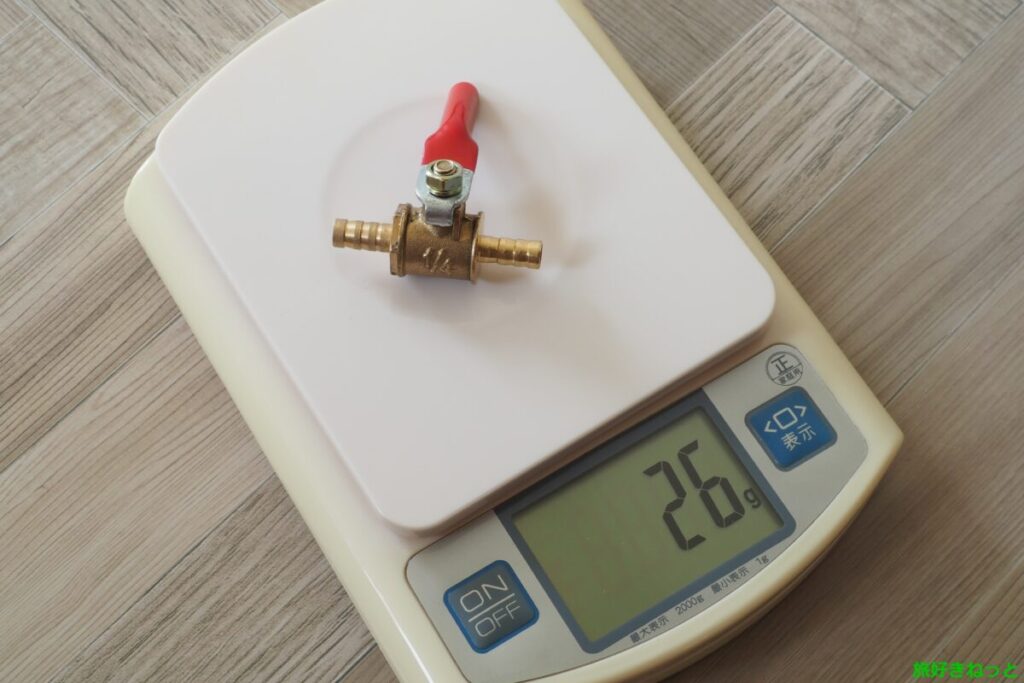

6mmホースフィッティングコネクタ 1/4サイズ ミニボール弁（バルブ）の重さは、約26gありました。

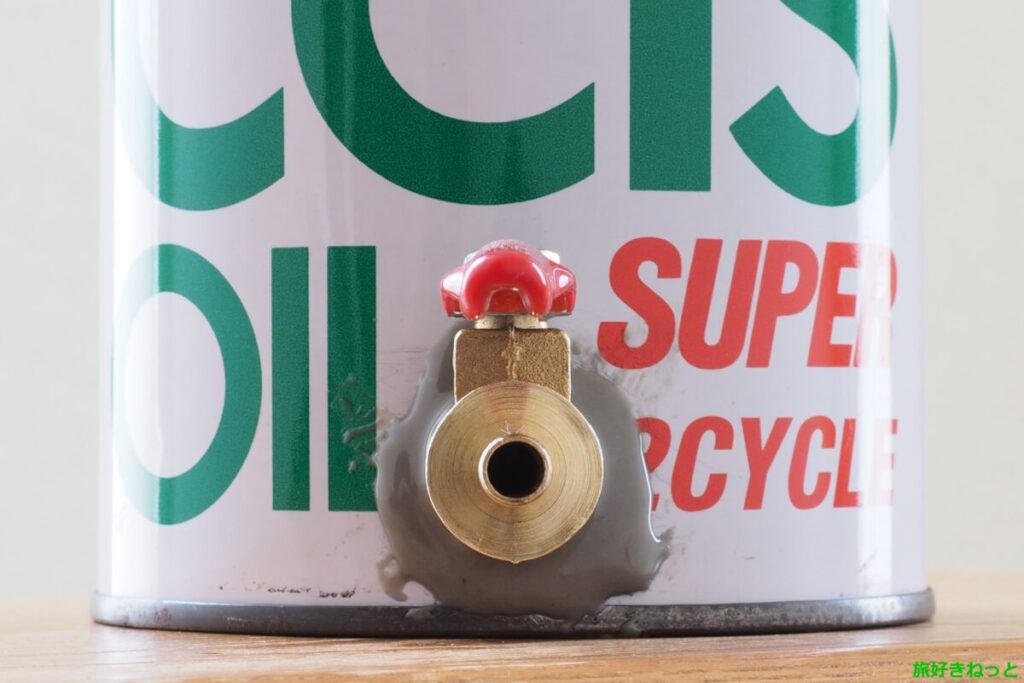

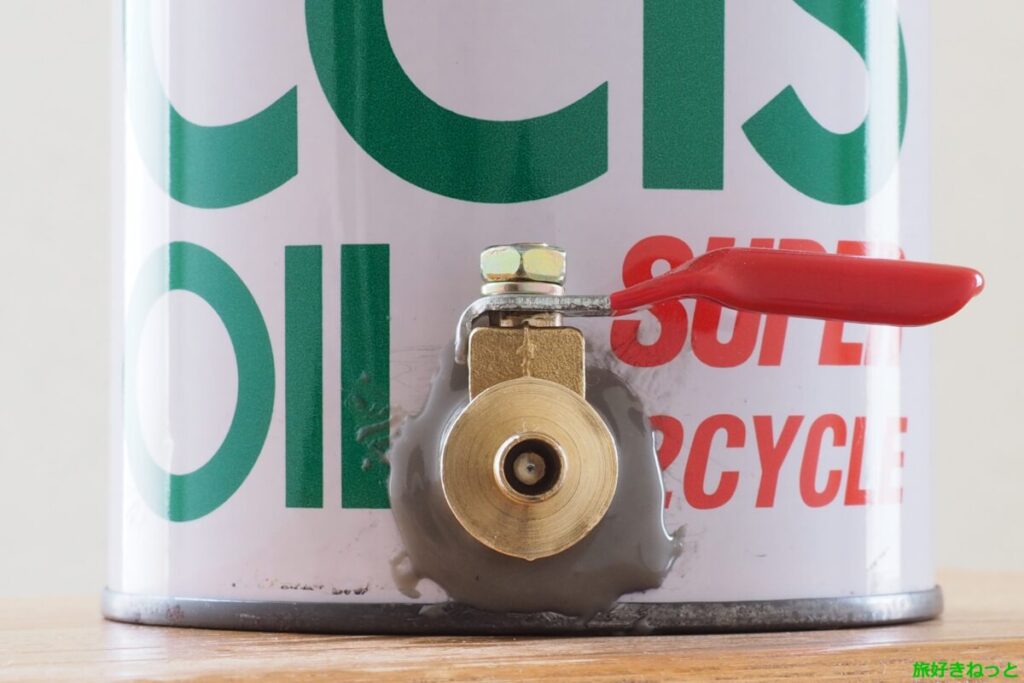

1/4サイズ ミニボール弁（バルブ）を廃油ストーブ用の1L廃油缶に取り付けてみた

1.空になった1Lオイル缶に、6mmホースフィッティングコネクタが入るサイズの穴をドリルであけます。

2.接着には金属パテを使うため、缶側の穴周囲はサンドペーパーで削って塗装を剥がしておきます。

3.金属パテを塗って、ミニボール弁（バルブ）の6mmホースフィッティングコネクタ片側を穴に挿し込み、貼り付けます。

4.廃油が漏れないよう、取り付け部分の周囲にも金属パテを塗り、完全に硬化すれば完成です。

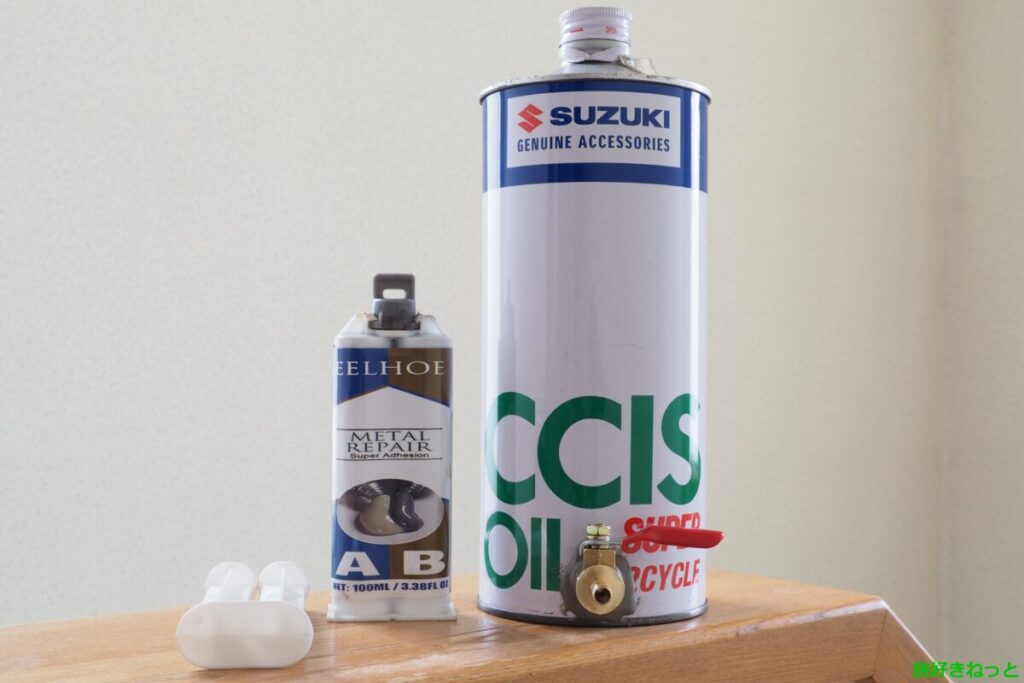

使用した金属パテはこちらの記事で詳しく書いています↓

アルミ用接着剤を使った結果→100均のエポキシに似ているけど強度はある

金属パテが完全に硬化すれば、ミニボール弁（バルブ）のレバーを動かしても外れることはありませんでした。

空になった1Lオイル缶に取り付けた1/4サイズ ミニボール弁（バルブ）は、缶のキャップをした状態で、且つ、弁を閉めた状態で金属パテが硬化するのを待っていたので、弁を開けると「ブシュ―」という音がして、缶内部の空気が一瞬抜けました。

つまり、空気の漏れもなく取り付けられていたということなので、廃油を入れても漏れることなく使用可能です。

以上です。
